Er polyamid 6 krystallinsk eller amorf? PA6-struktur forklaret

Polyamid 6 er semikrystallinsk - ikke helt krystallinsk, ikke helt amorf

Polyamid 6 (PA6), almindeligt kendt som Nylon 6 eller polycaprolactam, er en semikrystallinsk termoplastisk polymer . Dette betyder, at det samtidigt indeholder både krystallinske domæner - regioner, hvor molekylære kæder er arrangeret i ordnede, gentagne mønstre - og amorfe domæner, hvor kædepakning forbliver uordnet. Det er hverken helt krystallinsk som en simpel saltkrystal eller helt amorft som et almindeligt glas.

Denne tofasede mikrostruktur er den grundlæggende årsag Polyamid 6 udfører, som den gør. Den krystallinske fraktion giver den styrke og stivhed, mens den amorfe fraktion bidrager med fleksibilitet, slagfasthed og evnen til at absorbere små molekyler såsom vand. At forstå balancen mellem disse to faser er afgørende for enhver, der designer dele, udvælger materialer eller behandler PA6 i industrielle eller tekniske sammenhænge.

En almindelig misforståelse er, at PA6 enten er "krystallinsk" eller "amorf", afhængigt af hvordan det behandles. I virkeligheden skifter andelen af ​​hver fase med forarbejdningsbetingelser, termisk historie og fugtindhold - men begge faser er altid til stede i en vis grad i fast polyamid 6. Quench-afkølet PA6 kan have et krystallinitetsindeks så lavt som et par procent, mens langsomt afkølet eller udglødet materiale kan nå op på omkring 35%. Ingen af ​​yderpunkterne producerer et materiale, der udelukkende er den ene eller den anden fase.

Hvad halvkrystallinsk faktisk betyder i sammenhæng med PA6

Når polymerforskere beskriver et materiale som semikrystallinsk, refererer de til en specifik mikrostruktur på nanometerskalaen. I fast tilstand organiserer polyamid 6 sig i stakke af krystallinske lameller - tynde, pladelignende ordnede områder med en tykkelse på omkring 5 til 15 nm - adskilt af amorfe mellemlagsområder. Disse lamellære stakke danner større sfæriske overbygninger kaldet sfærulitter, som kan observeres under polariseret lysmikroskopi og er karakteristiske for smeltekrystalliserede semikrystallinske polymerer.

Drivkraften bag krystallisation i PA6 er dannelsen af ​​intermolekylære hydrogenbindinger mellem amidgrupperne (–CO–NH–) langs tilstødende polymerkæder. Disse bindinger, stærkere end van der Waals-interaktioner, men svagere end kovalente bindinger, låser kæder i parallelle arrangementer og skaber den energiske fordel, der gør krystallisation termodynamisk gunstig. De lange, sammenfiltrede kæder kan dog ikke reorganiseres fuldstændigt under størkning. En betydelig fraktion forbliver altid fanget i uordnede konfigurationer og danner den amorfe fase.

Tæthedsforskellen mellem de to faser afspejler deres strukturelle forskel: den krystallinske fase af PA6 har en densitet på ca. 1,24 g/cm³, mens den amorfe fase har en densitet på ca. 1,08 g/cm³ — en forskel på omkring 15 %. Måling af bulkdensiteten af ​​en PA6-prøve er derfor en indirekte metode, der bruges til at estimere dens grad af krystallinitet, selvom mere præcise teknikker såsom differential scanning-kalorimetri (DSC) og vidvinkel røntgenspredning (WAXS) er standard i laboratoriepraksis.

Kritisk er de amorfe regioner i PA6 ikke alle identiske. Forskere skelner mellem en mobil amorf fraktion (MAF) - kæder, der er frie til at gennemgå samarbejdssegmentel bevægelse over glasovergangstemperaturen - og en stiv amorf fraktion (RAF). RAF består af kædesegmenter, der er geometrisk begrænset af deres nærhed til krystallinske lamelleroverflader, hvilket giver dem begrænset mobilitet selv over bulkglasovergangstemperaturen. Tilstedeværelsen af ​​en betydelig RAF i PA6 betyder, at simple tofasede modeller markant undervurderer materialets strukturelle kompleksitet.

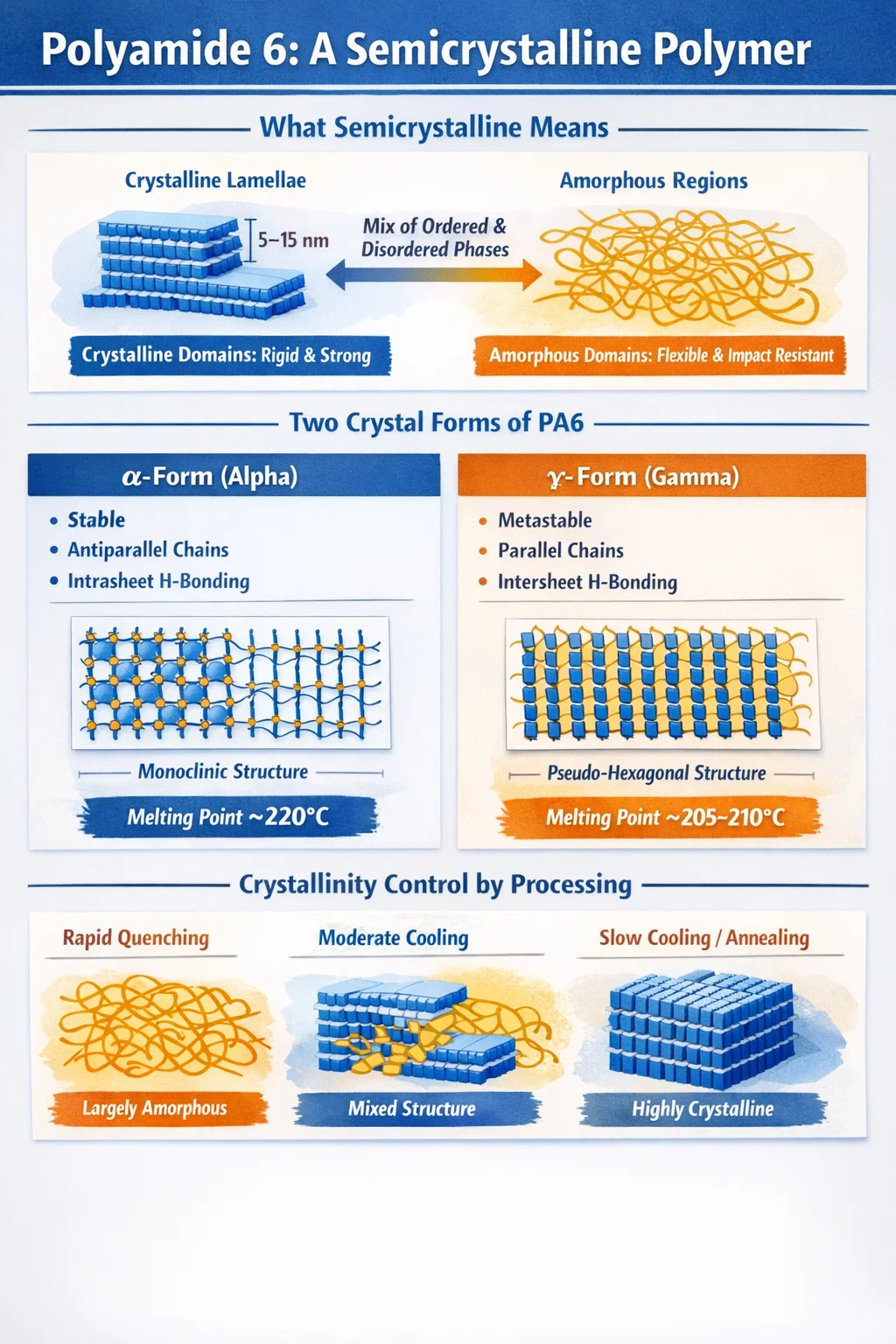

De to vigtigste krystalformer af polyamid 6: alfa og gamma

Polyamid 6 krystalliserer ikke til en enkelt unik krystalstruktur. Det udviser krystallinsk polymorfi, hvilket betyder, at det kan danne forskellige krystalstrukturer - kaldet polymorfer - afhængigt af hvordan det behandles. De to primære polymorfer er alfa (α) formen og gamma (γ) formen, hver med særskilte atomarrangementer og mekaniske konsekvenser.

Alfa (α) Krystalform

α-formen er den termodynamisk stabile polymorf af polyamid 6. Den har en monoklinisk enhedscelle, hvori tilstødende polymerkæder løber antiparallelt med hinanden. Hydrogenbinding i α-formen forekommer primært inden for plane plader - såkaldt intrasheet hydrogenbinding - hvilket producerer en velorganiseret, energisk gunstig struktur. α-formen smelter ved ca. 220°C og foretrækkes, når PA6 krystalliserer under langsomme afkølingsbetingelser (typisk ved afkølingshastigheder under ca. 8°C pr. sekund) eller efter udglødning over 150°C. Dens højere grad af strukturel orden svarer til et højere Youngs modul sammenlignet med y-formen.

Gamma (γ) Krystalform

γ-formen, nogle gange beskrevet som pseudo-hexagonal eller en mesofase, er en metastabil polymorf, der dominerer, når PA6 behandles ved hurtigere afkølingshastigheder (mellem ca. 8°C/s og 100°C/s), såsom under smeltespinding til fibre eller sprøjtestøbning med kold form. I y-formen løber kæder parallelt snarere end antiparallelle, og hydrogenbinding er intersheet i naturen - forekommer mellem tilstødende hydrogenbundne ark. γ-formen er kinetisk fanget og kan omdannes til α-formen ved udglødning eller udsættelse for varmt vand. I PA6/ler nanokompositter er y-formen også konsekvent begunstiget på grund af den kernedannende indflydelse af lerplader.

Hvad denne polymorfisme betyder i praksis

For ingeniører og processorer er krystallinsk polymorfi i PA6 ikke et abstrakt akademisk koncept. En støbt PA6-del fremstillet med en kold støbeform og hurtig cyklustid vil overvejende indeholde γ-formede krystaller, mens den samme harpiks støbt med en varm støbeform og langsom afkøling vil indeholde mere α-form. De resulterende mekaniske egenskaber - stivhed, udmattelsesbestandighed, dimensionsstabilitet - vil afvige målbart mellem disse to dele, selvom de er lavet af samme kvalitet af polyamid 6. Styring af afkølingshastigheder og formtemperaturer er derfor et af de primære værktøjer til at justere mikrostrukturen af ​​færdige PA6-dele.

Typisk krystallinitetsområde for PA6 og hvorfor det er relativt lavt

Et aspekt af Polyamid 6's mikrostruktur, der overrasker mange ingeniører, er, hvor lav dens krystallinitet faktisk er sammenlignet med simplere krystalliserbare polymerer som polyethylen. Smeltekrystalliseret PA6 opnår typisk en krystallinitetsindeks på 35 % eller derunder , afhængigt af behandlingsbetingelser og termisk historie. Dette betyder, at selv under de mest gunstige langsom afkølingsbetingelser forbliver størstedelen af ​​materialet i volumen amorft.

Årsagen til denne overraskende lave krystallinitet ligger i kædetopologien af ​​PA6 i den størknede smelte. I modsætning til polyethylen, som har relativt enkle, fleksible kæder, der er i stand til effektiv tilstødende reentry-foldning, er PA6-kæder kendetegnet ved stærke interchain-hydrogenbindinger, der hindrer de samvirkende kædebevægelser, der er nødvendige for effektiv krystallisering. Derudover kan de lange, sammenfiltrede polymerkæder ikke hurtigt reorganiseres fra deres tilfældige spolekonfigurationer i smelten. En bredt accepteret strukturel model for smeltekrystalliserede polyamider beskriver kæderne som dannelse af adskillige lange, ikke-tilstødende re-entry loops sammen med interkrystallinske bindekæder, der forbinder forskellige krystallinske lameller. Denne uordnede sløjfestruktur genererer naturligt et tykt amorft lag mellem krystallinske lameller - i PA6 er det amorfe mellemlag typisk omkring det dobbelte af tykkelsen af ​​de krystallinske lameller selv.

Til sammenligning kan krystalliniteten af ​​løsningsdyrkede PA6-enkeltkrystaller - hvor kæder har langt mere tid og frihed til at omorganisere - være meget højere, men dette er ikke repræsentativt for kommerciel PA6 i noget praktisk behandlingsscenarie. Ægte sprøjtestøbt, ekstruderet eller fiberspundet PA6 indeholder altid en væsentlig amorf fraktion.

Slukningsafkøling PA6 - for eksempel hurtig nedsænkning af en netop smeltet prøve i isvand - kan producere materiale med ekstremt lav krystallinitet, der nærmer sig en næsten fuldstændig amorf tilstand. Denne bratkølede PA6 kan efterfølgende undergå kold krystallisation ved genopvarmning over dens glasovergangstemperatur på ca. 50-55°C og transformeres fra overvejende amorf til semikrystallinsk. Denne adfærd er let observerbar i DSC-eksperimenter, hvor en kold krystallisationseksoterm opstår under en opvarmningsscanning af quench-afkølet PA6.

Hvordan behandlingsbetingelser styrer den krystallinske struktur af polyamid 6

Fordi polyamid 6 er semikrystallinsk med en følsom og variabel mikrostruktur, bestemmer de betingelser, hvorunder det behandles, i høj grad egenskaberne af den endelige del. Dette er et af de praktisk talt vigtigste aspekter ved at arbejde med PA6 som ingeniørmateriale.

Afkølingshastighed

Afkølingshastighed er den dominerende variabel, der kontrollerer både graden af krystallinitet og polymorfe fordeling i sprøjtestøbt og ekstruderet PA6. Ved afkølingshastigheder under ca. 8°C pr. sekund er a-formen den dominerende krystalfase. Mellem ca. 8°C/s og 100°C/s dominerer y-formen. Ved meget høje afkølingshastigheder - såsom dem, der opnås ved hurtig quenching - undertrykkes krystallisation stort set, og der opnås overvejende amorft PA6. Ved praktisk sprøjtestøbning indeholder den ydre hud af en støbt del (som afkøles hurtigst mod den kolde formvæg) typisk mere γ-form eller amorft materiale, mens kernen (som afkøles langsommere) indeholder flere α-formede krystaller. Dette skaber en hud-kerne morfologigradient på tværs af deltværsnittet.

Skimmeltemperatur

Skimmeltemperatur har en direkte indflydelse på krystalliniteten. Højere formtemperaturer (for PA6, typisk 60-100°C) forsinker afkølingen af ​​delens overflade i forhold til dens kerne, fremmer større samlet krystallinitet og favoriserer α-form krystaludvikling. Lavere formtemperaturer reducerer krystalliniteten, men kan forenkle udtagningen af ​​formen. En praktisk konsekvens er, at PA6-dele med højere krystallinitet viser bedre dimensionsstabilitet under brug - da sekundær krystallisation, der forekommer efter støbning, reduceres - men kan kræve længere cyklustider for at sikre tilstrækkelig krystallisation før udstødning.

Udglødning

Udglødning af polyamid 6 dele - ved at holde dem ved forhøjet temperatur under smeltepunktet, typisk 140-180°C - fremmer omdannelsen af γ-formede krystaller til den mere stabile α-form og øger den samlede grad af krystallinitet gennem sekundær krystallisation. Udglødning har også en tendens til at fortykke eksisterende krystallinske lameller og reducere indre spændinger. Ingeniører udgløder ofte PA6-komponenter beregnet til højtemperaturservice eller applikationer, hvor dimensionsstabilitet over tid er kritisk.

Fugtindhold under behandling

Vand spiller en dobbelt rolle i PA6-behandling. Under smeltebearbejdning virker fugt som et blødgøringsmiddel, der reducerer smelteviskositeten og - ved høje niveauer - kan forårsage hydrolytisk nedbrydning af kædelængden. I fast tilstand afbryder absorberet vand interchain-hydrogenbindinger i den amorfe fase, blødgør disse områder, reducerer trækstyrke og stivhed og sænker den effektive glasovergangstemperatur. Den krystallinske fase er i det væsentlige uigennemtrængelig for vand - fugtabsorption sker udelukkende gennem de amorfe områder af PA6-strukturen. Dette er grunden til, at mere krystallinske PA6-kvaliteter absorberer mindre vand og viser bedre dimensionsstabilitet under fugtige forhold end mindre krystallinske kvaliteter.

Termiske nøgleegenskaber knyttet til PA6's semikrystallinske natur

Den semikrystallinske mikrostruktur af Polyamid 6 er direkte ansvarlig for flere af dets vigtigste termiske egenskaber, som adskiller det skarpt fra både fuldt amorfe polymerer og rent krystallinske materialer.

• Smeltepunkt: Fordi PA6 har krystallinske domæner, har det et sandt smeltepunkt - ca. 220 °C for α-formen. Fuldt amorfe polymerer smelter ikke; de blødgøres kun gradvist. Den skarpe smelteovergang af PA6 er en definerende egenskab for et semikrystallinsk materiale og er grunden til, at PA6 kan smeltebehandles ved veldefinerede temperaturer.
• Glasovergangstemperatur (Tg): Den amorfe fase af PA6 gennemgår en glasovergang ved ca. 50-55°C i tør tilstand. Under denne temperatur fryses de amorfe kæder i glasagtig tilstand; over det bliver de gummiagtige. Tg falder betydeligt i nærvær af absorberet fugt - ned til omkring 0°C eller derunder ved fuld mætning - fordi vand blødgør de amorfe domæner.
• Varmeafbøjningstemperatur (HDT): PA6 bevarer betydelig stivhed op til nær dets smeltepunkt, fordi den krystallinske fase fungerer som et fysisk tværbindingsnetværk over Tg. Dette står i kontrast til fuldt amorfe polymerer, som mister stivhed hurtigt over deres Tg. HDT for uforstærket PA6 under standard testbetingelser er typisk i området 55-65°C; med glasfiberarmering stiger den til 200°C eller derover.
• slethvar overgang: PA6 gennemgår også en solid state-overgang kaldet Brill-overgangen ved ca. 160°C i uindskrænket materiale. Over denne temperatur går α-formen monokline krystal over i en højere symmetrifase med mere uordnet hydrogenbinding. Denne overgang har implikationer for behandlingsvinduet og den termiske opførsel af PA6 ved forhøjede driftstemperaturer.

Hvordan den semikrystallinske struktur bestemmer den mekaniske ydeevne af PA6

Polyamid 6's mekaniske opførsel er en direkte konsekvens af dets tofasede semikrystallinske mikrostruktur. At forstå denne forbindelse hjælper med at forklare både dens styrker og dens begrænsninger i tekniske applikationer.

De krystallinske lameller tjener som fysiske tværbindinger eller forstærkende domæner, der giver stivhed og styrke. De amorfe kæder mellem og omkring lamellerne, især de interkrystallinske bindekæder, der spænder mellem tilstødende lameller, bærer spændinger under deformation og bidrager til sejhed og duktilitet. Denne arkitektur er ansvarlig for den karakteristiske dobbeltudbytteadfærd observeret ved trækprøvning af PA6 ved stuetemperatur: et startudbytte ved lave spændinger (omtrent 5-10%) forbundet med deformation af de amorfe domæner, efterfulgt af et andet udbytte ved højere belastninger forbundet med afbrydelse af selve de krystallinske lameller.

Højere krystallinitet i PA6 korrelerer generelt med højere stivhed, højere trækstyrke og bedre krybemodstand, men på bekostning af reduceret slagfasthed og forlængelse ved brud. PA6 med lavere krystallinitet - for eksempel PA6 produceret med hurtig afkøling - har en tendens til at være hårdere og mere sejt. Denne afvejning er et klassisk træk ved semikrystallinske polymerer og giver PA6-kompoundere og -processorer et betydeligt spillerum til at indstille egenskaber til specifikke applikationer ved at justere krystalliniteten gennem procesbetingelser eller kernedannende midler.

Sammenlignet med dens nære slægtning PA66 (Nylon 6,6) er PA6 lidt mindre krystallinsk under tilsvarende forarbejdningsbetingelser. Dette giver PA6 et noget lavere smeltepunkt (~220°C vs. ~260°C for PA66), bedre bearbejdelighed ved lavere temperaturer og en smule bedre slagydelse, mens PA66 tilbyder marginalt bedre varmebestandighed og stivhed ved forhøjede temperaturer. Begge er semikrystallinske - forskellen ligger i graden af ​​krystallinitet og krystal perfektion snarere end i materialernes grundlæggende krystallinske/amorfe natur.

Polyamid 6 vs. Amorfe polyamider: En klar forskel

Det er værd at skelne eksplicit mellem polyamid 6 og klassen af materialer kendt som amorfe polyamider, da begge tilhører polyamidfamilien, men har fundamentalt forskellige strukturer og egenskaber.

PA6 er, som diskuteret i denne artikel, et semikrystallinsk polyamid. I modsætning hertil er amorfe polyamider - såsom PA 6I/6T-copolymerer (copolymerer af hexamethylendiamin med isophthalsyre og terephthalsyre) - konstrueret til at forhindre krystallisering helt ved at inkorporere uregelmæssig molekylær struktur, typisk gennem copolymerisation med monomerer af forskellig geometri. De isophthaliske enheder i PA 6I/6T introducerer f.eks. knæk i kæden, der forhindrer regelmæssig pakning og undertrykker enhver krystallinsk orden, hvilket giver et fuldt amorft materiale.

De praktiske konsekvenser af denne forskel er betydelige. Amorfe polyamider er gennemsigtige (fordi der ikke eksisterer krystallinske domæner til at sprede lys), har lav skimmelsvamp og fremragende dimensionsstabilitet. Imidlertid mangler de den højtemperaturstivhed, som krystallinitet i PA6 giver, og deres driftstemperatur er begrænset af deres glasovergangstemperatur snarere end et smeltepunkt. PA6, med sin semikrystallinske struktur, er uigennemsigtig eller gennemskinnelig, viser højere skimmelsvamp og har et tydeligt smeltepunkt - men bevarer stivhed og styrke et godt stykke over dets Tg på grund af den krystallinske fase.

Denne sondring har betydning, når du vælger materialer. Til applikationer, der kræver optisk klarhed, snævre dimensionstolerancer og bred kemisk resistens i miljøer med moderate temperaturer, kan amorfe polyamider foretrækkes. Til konstruktionstekniske applikationer, der kræver høj stivhed, slidstyrke og ydeevne nær 200°C, er den semikrystallinske PA6 det mere passende valg.

Metoder, der bruges til at måle krystallinitet i PA6

Fordi graden af krystallinitet i polyamid 6 varierer med forarbejdningshistorien og direkte påvirker egenskaberne, er det praktisk vigtigt at måle den nøjagtigt. Adskillige analytiske teknikker bruges rutinemæssigt til dette formål.

• Differentiel scanningskalorimetri (DSC): Den mest almindelige metode. Fusionsvarmen målt under smeltning af en PA6-prøve sammenlignes med den teoretiske smeltevarme af 100 % krystallinsk PA6 (ca. 241 J/g for a-formen). Forholdet giver krystallinitetsindekset. Komplikationer opstår, fordi PA6 kan gennemgå kold krystallisation eller polymorfe overgange under DSC-opvarmningsscanningen, hvilket kræver omhyggelig analyse.
• Vidvinkel røntgenspredning (WAXS): Giver direkte strukturel information om de tilstedeværende krystallinske faser. Skarpe diffraktionstoppe svarer til krystallinske refleksioner; en bred glorie svarer til det amorfe bidrag. Integrering af de relative intensiteter muliggør beregning af krystallinitetsindekset og identifikation af α vs. γ faseindhold.
• Densitetsmåling: Fordi krystallinsk og amorf PA6 har signifikant forskellige densiteter (1,24 g/cm³ vs. 1,08 g/cm³), giver måling af densiteten af en prøve og anvendelse af en to-faset blandingsregel et skøn over krystalliniteten. Dette er enkelt, men mindre nøjagtigt end DSC eller WAXS.
• FTIR-spektroskopi: Infrarøde absorptionsbånd forbundet med specifikke krystallinske faser tillader semi-kvantitativ analyse. For PA6 anvendes karakteristiske absorptionsbånd ved 974 cm⁻1, 1030 cm⁻1 og 1073 cm⁻1 til at skelne og kvantificere α- og y-krystalfaseindholdet.

Hver teknik har sine egne styrker, begrænsninger og antagelser. Til rutinemæssig kvalitetskontrol er DSC mest udbredt på grund af dets hastighed og tilgængelighed. Til detaljeret strukturel karakterisering - især når de relative proportioner af α- og γ-faser betyder noget - giver WAXS kombineret med DSC det mest komplette billede.

Praktiske konsekvenser for design, bearbejdning og materialevalg

For ingeniører og materialevælgere har forståelsen af, at Polyamid 6 er semikrystallinsk - snarere end blot at mærke den "krystallinsk" eller "amorf" - direkte og konkrete konsekvenser for, hvordan komponenter skal designes, behandles og bruges.

For det første fortsætter PA6-delene med at krystallisere langsomt, efter at de forlader formen. Denne krystallisation efter formen forårsager dimensionsændringer - typisk krympning - som kan påvirke delens pasform og funktion. Højpræcisions PA6-komponenter kræver ofte kontrollerede udglødnings- eller konditioneringsprotokoller for at fuldføre krystallisation i et kontrolleret miljø, før de samles. Uden dette trin kan dimensionsforskydning i drift forekomme, især i de første par hundrede timers brug ved forhøjede temperaturer.

For det andet er fugtkonditionering af PA6-dele standardpraksis før test af mekaniske egenskaber og før brug i mange applikationer. Friskstøbt, tør PA6 har egenskaber, der adskiller sig målbart fra fugtkonditioneret PA6, fordi absorberet vand blødgør den amorfe fase. Publicerede ejendomsdatablade for PA6-kvaliteter rapporterer typisk værdier for både tør-som-støbt (DAM) og fugtkonditioneret tilstand (typisk 50 % relativ fugtighedskonditionering) - og forskellene kan være betydelige. Slagstyrke og brudforlængelse øges med fugtabsorption, mens trækstyrke, stivhed og hårdhed falder.

For det tredje ændrer glasfiberforstærkning PA6's krystallisationsadfærd. Glasfibre fungerer som heterogene kernedannelsessteder, der accelererer krystallisation og skifter krystallisationstemperaturen til højere værdier. Den resulterende PA6-matrix i glasfyldte kompositter har en tendens til at være mere krystallinsk og mere finstruktureret end ren PA6 under tilsvarende kølebetingelser, hvilket bidrager til den forbedrede stivhed og dimensionsstabilitet af glasforstærkede polyamid 6-kvaliteter.

For det fjerde kommer valget mellem PA6 og PA66 til en given applikation ofte ned på subtile forskelle i deres semikrystallinske strukturer. PA66, med sin mere symmetriske kædestruktur og stærkere tendens til at krystallisere, opnår lidt højere krystallinitet og har et smeltepunkt omkring 40°C højere end PA6. Dette gør PA66 bedre egnet til applikationer ved temperaturer, der nærmer sig 200°C og derover. PA6's lavere forarbejdningstemperatur, bedre overfladefinish og større lette behandling (delvis på grund af lavere krystallisationshastighed og krympning) gør den foretrukket til mange præcisionssprøjtestøbte applikationer og til fiberproduktion.
