Er PA6 et stærkt materiale? Egenskaber og applikationer forklaret

PA6 er et stærkt materiale - med vigtige forbehold

Ja, PA6 ( Polyamid 6 , også kendt som Nylon 6) er virkelig en stærk termoplast af teknisk kvalitet. Dens trækstyrke i tør-som-støbt (DAM) tilstand varierer typisk fra 70 til 85 MPa , og dens bøjningsmodul sidder rundt 2.500 til 3.200 MPa . Disse tal placerer det solidt i kategorien af ​​strukturelle polymerer, der er i stand til at erstatte metalkomponenter ved moderat belastning. Ordet "stærk" fortæller dog kun en del af historien. PA6s mekaniske ydeevne er meget følsom over for fugtabsorption, temperatur og - mest kritisk - om den er blevet forstærket med glasfiber. At forstå disse variabler er det, der adskiller et vellykket materialevalg fra en kostbar designfejl.

Når ingeniører henviser til PA6 GF materialer (PA6 med glasfiberforstærkning, såsom PA6 GF30 eller PA6 GF50), beskriver de en væsentligt opgraderet version af basispolymeren. Glasfyldte kvaliteter kan skubbe trækstyrken over 180 MPa og bøjningsmodul ud over 9.000 MPa , hvilket gør dem levedygtige i krævende strukturelle, automotive og industrielle miljøer, hvor uforstærket PA6 simpelthen ville afbøje for meget eller krybe over tid. Denne artikel gennemgår begge materialer i detaljer og dækker mekaniske data, ydeevne i den virkelige verden, begrænsninger og hvor hver klasse virkelig hører hjemme.

Mekaniske kerneegenskaber af uarmeret PA6

Uforstærket PA6 er en semi-krystallinsk polymer med en velafbalanceret kombination af sejhed, stivhed og slidstyrke. Dens mekaniske opførsel er defineret af følgende nøgleegenskaber under tør-som-støbte forhold ved stuetemperatur:

Forlængelsen ved brudfiguren - 30 til 100 % — afslører en af PA6's mest værdifulde egenskaber: den knækker ikke blot under overbelastning. Den deformeres og giver en advarsel før fejl. Denne duktile adfærd gør det til et populært valg for dele, der skal absorbere stød eller overleve lejlighedsvis misbrug uden at gå i stykker katastrofalt, såsom kabelbindere, clips og mekaniske huse.

Varmeafbøjningstemperaturen på 65-80°C ved 1,8 MPa er en meningsfuld begrænsning. Uforstærket PA6 begynder at miste stivhed i god tid før det når sit smeltepunkt på ca. 220°C. Til applikationer nær varmekilder eller under vedvarende mekanisk belastning ved forhøjede temperaturer skubber denne begrænsning ofte ingeniører i retning af glasforstærkede kvaliteter eller højere ydeevne polyamider såsom PA66 eller PA46.

Hvordan fugtoptagelse ændrer alt

PA6s hygroskopiske karakter er et af de hyppigst undervurderede aspekter ved at arbejde med dette materiale. I tør, nystøbt tilstand gælder tallene i tabel 1. Når først PA6 absorberer fugt - hvilket det gør naturligt, når det udsættes for omgivende fugt eller direkte vandkontakt - ændres dens egenskaber væsentligt.

Ved ligevægtsfugtindhold (ca. 2,5-3,5 vægtprocent vand i et miljø med 50 % relativ fugtighed), sker følgende ændringer:

• Trækstyrken falder med ca 20-35 % , faldende til omkring 50-65 MPa
• Bøjningsmodulet kan falde med så meget som 40-50 %
• Slagstyrken øges faktisk, nogle gange med en faktor to eller mere
• Dimensionsændringer forekommer, med lineær vækst på ca 0,5-1,0 % afhængig af snittykkelse
• Materialet bliver mærkbart mere fleksibelt og modstandsdygtigt over for hak-induceret brud

Denne fugtinducerede plastificering er ikke altid skadelig. I applikationer som gear, lejer og glidekontakter forlænger den øgede duktilitet og lavere friktionskoefficient faktisk levetiden. Men i præcise strukturelle komponenter med snævre dimensionelle tolerancer udgør fugtoptagelsen en alvorlig ingeniørmæssig udfordring, som skal løses på designstadiet - enten gennem fugtkonditionerende dele før samling, design til den konditionerede tilstand eller skift til PA6 GF-materialer, som absorberer mindre fugt proportionalt og bevarer langt mere stivhed under fugtige forhold.

PA6 absorberer fugt væsentligt hurtigere og i større mængder end PA66. En 3 mm tyk PA6 prøve kan nå 50 % af sit ligevægtsfugtindhold på ca. 200 timer ved 23°C og 50 % relativ luftfugtighed, mens den fulde ligevægtstilstand kan tage uger eller måneder afhængig af delens tykkelse. Designere, der bruger PA6 i udendørs eller fugtige miljøer, bør altid specificere betingede materialeegenskaber - ikke DAM-værdier - i deres strukturelle beregninger.

PA6 GF-materialer: Den forstærkede kategori forklaret

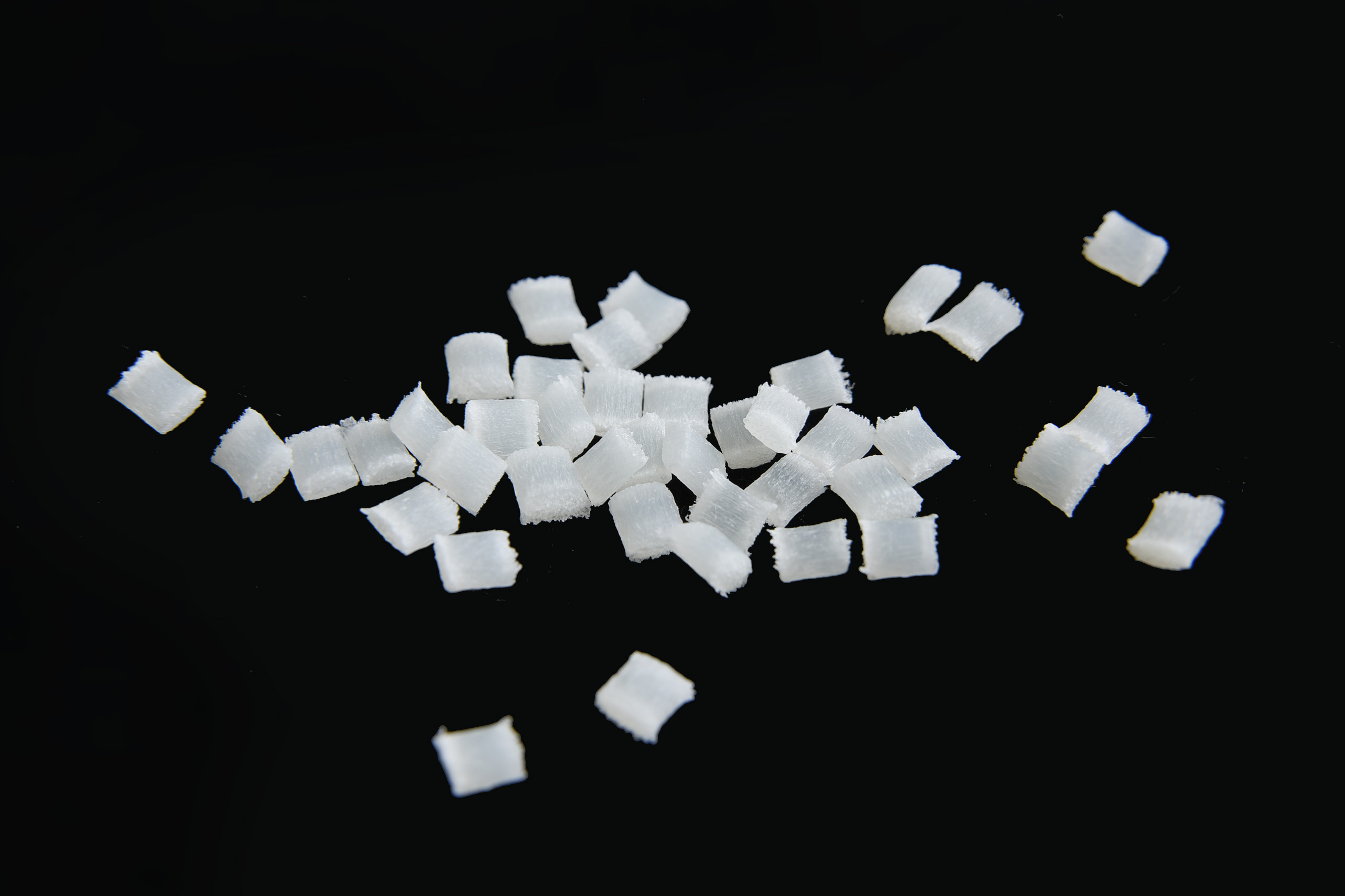

PA6 GF materialer er forbindelser, hvor korte glasfibre - typisk 10 til 50 vægt-% - blandes ind i PA6-matrixen under blandingen. Glasfibrene fungerer som et strukturelt skelet i polymeren, hvilket dramatisk øger stivhed, styrke og termisk modstand, mens de reducerer fugtabsorption og krybning.

De mest almindeligt anvendte kvaliteter er PA6 GF15, PA6 GF30 og PA6 GF50, hvor tallet angiver procentdelen af ​​glasfiber efter vægt. PA6 GF30 er langt den mest specificerede kvalitet og fungerer som et praktisk benchmark til sammenligning af forstærket PA6-ydeevne.

Forbedringen af varmeafbøjningstemperaturen er en af de mest slående fordele ved at tilføje glasfiber. Uforstærket PA6 afbøjes ved 65–80°C, men PA6 GF30 bevarer strukturel integritet op til 200-210°C — næsten ved polymerens smeltepunkt. Dette sker, fordi glasfibernetværket fysisk forhindrer polymermatrixen i at deformeres, selv når den blødgøres, hvilket effektivt afkobler strukturel ydeevne fra basisharpiksens blødgørende adfærd. Det er grunden til, at PA6 GF-materialer dominerer i bilapplikationer under motorhjelmen, hvor temperaturer regelmæssigt overstiger 120°C.

Afvejningen er skørhed. Mens uforstærket PA6 strækker sig 30-100% før brud, knækker PA6 GF30 typisk ved kun 2-4% forlængelse. Dette skift fra duktilt til skørt fejltilstand er en kritisk designovervejelse. Komponenter fremstillet af PA6 GF-materialer skal være omhyggeligt designet for at undgå spændingskoncentrationer såsom skarpe indvendige hjørner, da disse kan fungere som revneinitieringssteder, der fører til pludselige fejl med lidt advarsel.

Anisotropi i PA6 GF-materialer: Fiberorienteringsproblemet

En af de mest teknisk vigtige - og ofte oversete - egenskaber ved PA6 GF-materialer er anisotropi: Materialet opfører sig forskelligt afhængigt af retningen, der testes i forhold til, hvordan glasfibrene er orienteret. Under sprøjtestøbning flugter fibrene primært i smeltestrømningsretningen, hvilket skaber en del, der er væsentligt stærkere langs strømningsretningen end vinkelret på den.

For PA6 GF30 kan forskellen mellem strømningsretning og trækstyrke i tværstrømsretning være så stor som 20-35 % . Svejselinjer - områder, hvor to smeltefronter mødes under støbning - er særligt sårbare, fordi fibrene ved disse samlinger er orienteret vinkelret på belastningsretningen, og trækstyrken ved en svejselinje i PA6 GF30 kan falde til ca. 40–60 % af grundmaterialets styrke .

At løse dette problem kræver tæt koordinering mellem deldesignere og formingeniører. Strategier omfatter:

• Placering af porte, så der dannes svejselinjer i områder med lav belastning af delen
• Brug af formflowsimuleringssoftware (såsom Moldflow eller Moldex3D) til at forudsige fiberorientering før skæring af stål
• Angivelse af materialeegenskaber baseret på worst-case (krydsstrøm) orientering i strukturelle beregninger
• Overvejer lang glasfiber (LGF) forbindelser eller kontinuerlige fiber kompositter, når virkelig isotrop styrke er nødvendig

Ingeniører, der specificerer PA6 GF-materialer til strukturelle dele, bør aldrig stole udelukkende på databladsværdier, som typisk måles på standard ISO- eller ASTM-trækstænger støbt under ideelle forhold. Ægte sprøjtestøbte dele med komplekse geometrier, flere porte og varierende snittykkelser vil udvise lokalt variable egenskaber, som kun simulering og fysisk test kan karakterisere fuldt ud.

Krybemodstand: Langsigtet styrke under vedvarende belastning

Kortsigtede trækstyrkedata måler, hvor meget stress et materiale kan klare i en kort test. Men de fleste strukturelle applikationer i den virkelige verden involverer vedvarende belastninger over timer, måneder eller år - og polymerer, inklusive PA6, kryber under sådanne forhold. Krybning betyder, at materialet fortsætter med at deformeres langsomt, selv når den påførte spænding er et godt stykke under det kortsigtede flydegrænse.

Uforstærket PA6 er en særdeles kompatibel polymer under vedvarende belastning. Ved stress af bare 20–30 % af dens kortsigtede trækstyrke , kan betydelig krybebelastning akkumulere over 1.000 timers belastning ved stuetemperatur. Ved forhøjede temperaturer eller under konditionerede (fugtige) forhold forværres krybeadfærden væsentligt.

PA6 GF30 materialer viser en dramatisk forbedring i krybemodstanden. Det stive glasfibernetværk begrænser polymerkædens mobilitet, hvilket reducerer langtidsdeformation med en faktor på tre til fem sammenlignet med ufyldt PA6 under tilsvarende forhold. Dette er en af ​​de primære årsager til, at glasforstærkede kvaliteter er specificeret til strukturelle beslag, bærende clips og huse, der skal opretholde snævre dimensionstolerancer under belastning i hele deres levetid.

For enhver applikation, hvor en PA6-baseret del vil bære vedvarende mekanisk belastning, bør ingeniører konsultere isokrone spændings-belastningskurver (krybedata på bestemte tidspunkter) i stedet for at stole på kortsigtede trækdata. Disse kurver er tilgængelige fra større harpiksleverandører, herunder BASF (Ultramid), Lanxess (Durethan), DSM (Akulon) og Solvay (Technyl), og de danner et væsentligt grundlag for nøjagtige designberegninger.

Kemisk modstand af PA6 og PA6 GF materialer

Kemisk resistens er en praktisk dimension af "styrke", der ofte afgør, om PA6 kan overleve sit driftsmiljø. PA6 har god modstandsdygtighed over for mange kemikalier, der almindeligvis forekommer i industri- og bilindustrien, men den har specifikke sårbarheder, der skal forstås.

Materialer PA6 modstår godt

• Alifatiske kulbrinter (mineralolie, diesel, benzin)
• De fleste alkoholer ved stuetemperatur
• Milde baser og svage baser
• Fedt og smøreolier
• Ketoner og estere ved stuetemperatur

Materialer PA6 er sårbar overfor

• Stærke syrer — selv fortyndet salt- eller svovlsyre vil nedbryde PA6 hurtigt gennem hydrolyse
• Oxidationsmidler — herunder blegemiddel og hydrogenperoxid, som angriber amidbindingen
• Fenoler og kresoler — som fungerer som opløsningsmidler for PA6
• Calciumchloridopløsninger — et kendt miljømæssigt spændingsrevnemiddel for polyamider, især relevant for vejsalteksponering
• Langvarig udsættelse for varmt vand — fremskynder den hydrolytiske nedbrydning og kan forårsage kridtning på overfladen og tab af mekanisk integritet

Glasfiberen i PA6 GF-materialer ændrer ikke grundlæggende på basisharpiksens kemiske modstandsprofil. Matrixpolymeren er stadig PA6, og den forbliver modtagelig for de samme kemiske angrebsmekanismer. Den lavere samlede fugtabsorption i PA6 GF-kvaliteter giver dog nogle tilfældige fordele i miljøer, der involverer vandige opløsninger.

Termisk ydeevne på tværs af driftsområdet

PA6's krystallinske smeltepunkt er ca 220°C . Dette giver den et forarbejdningsvindue under sprøjtestøbning på typisk 240-270°C smeltetemperatur. Som et konstruktionsmateriale afhænger dets øvre driftstemperatur i høj grad af armeringsniveauet og den påførte belastning.

Til kontinuerlig service uden væsentlig mekanisk belastning kan uforstærket PA6 fungere op til ca 100-110°C . Under mekanisk belastning er varmeafbøjningstemperaturen på 65–80°C en mere praktisk grænse. PA6 GF30, med sin HDT på 200–210°C, udvider den praktiske strukturelle driftstemperatur til ca. 130-150°C under vedvarende belastning under virkelige forhold, hvilket tegner sig for sikkerhedsmargener og langsigtet fastholdelse af ejendom.

Ved lave temperaturer bliver PA6 mere skør, især i tør tilstand. Nedenfor -20°C , uforstærket PA6-slagstyrke falder kraftigt, og materialet kan knække snarere end deformeres. Fugtkonditioneret PA6 bevarer en bedre sejhed ved lav temperatur. PA6 GF-materialer, der i sagens natur er mindre duktile, kræver omhyggelig konsekvensvurdering, når de arbejder under 0°C.

Til applikationer, der kræver udvidet termisk stabilitet, tilføjes varmestabilisatorpakker rutinemæssigt til både uarmerede og glasforstærkede PA6-kvaliteter. Disse additiver forlænger den øvre kontinuerlige brugstemperatur og forhindrer oxidativ nedbrydning under forarbejdning. Kvaliteter betegnet med "HS" eller "varmestabiliseret" i deres handelsnavne (såsom BASF Ultramid B3WG6 HS) er specifikt formuleret til under hætten og andre termisk krævende miljøer.

Real-World-applikationer, hvor PA6- og PA6 GF-materialer bruges

Det brede udvalg af tilgængelige kvaliteter - fra ufyldte til stærkt glasforstærkede - betyder, at PA6 optræder i applikationer, der spænder over husholdningsprodukter til sikkerhedskritiske strukturelle komponenter. Nedenfor er en praktisk oversigt over, hvordan materialet er implementeret på tværs af brancher.

Bilindustrien

Bilsektoren er den største enkeltforbruger af PA6 GF-materialer globalt og tegner sig for en væsentlig del af alt glasfiberforstærket polyamidforbrug. Ansøgninger omfatter:

• Motorens indsugningsmanifold — PA6 GF30 erstattede aluminium i de fleste personbiler fra 1990'erne og frem, hvilket reducerede vægten med cirka 40-50%, mens den modstod konstante temperaturer på 120-130°C og trykcykler
• Luftfilterhuse og kanaler — udnytter PA6 GF's kombination af stivhed, varmebestandighed og brændstof/oliemodstand
• Køler endetanke — hvor PA6 GF35 eller GF50 kvaliteter er svejset til aluminiumkerner, der danner størstedelen af moderne bilkølesystemer
• Pedalbeslag og speedermekanismer — hvor dimensionsstabilitet og udmattelsesbestandighed er kritisk
• Strukturelle dørhåndtag, spejlhuse — brug af PA6 GF15 eller GF30 til kosmetisk og strukturel ydeevne

El og elektronik

• Konnektorhuse og klemrækker — hvor PA6's elektriske isoleringsegenskaber (volumenmodstand over 10¹³ Ω·cm) og flammehæmmende kvaliteter opfylder UL 94 V-0-kravene
• Afbryderhuse og koblingsudstyrskomponenter
• Kabelstyringssystemer inklusive kabelbindere - en af de største anvendelser af uforstærket PA6 globalt

Industrielle maskiner og forbrugsvarer

• Gear, lejer og slidpuder - hvor PA6's selvsmørende karakter og sejhed overgår mange metaller ved let til moderat belastning
• Elværktøjshuse — der kombinerer PA6 GF's stivhed med sejhedsmodifikatorer for faldmodstand
• Sportsudstyr, herunder ski, inline skaterammer og cykelkomponenter
• Fødevareforarbejdningsudstyr - hvor FDA-kompatible PA6-kvaliteter er godkendt til utilsigtet fødevarekontakt

PA6 vs PA66: At vælge mellem to almindelige polyamider

PA6 og PA66 sammenlignes ofte direkte, da de deler lignende kemi, behandlingsruter og anvendelsesområder. At forstå forskellene hjælper med at afklare, hvornår PA6 GF-materialer er det rigtige valg i forhold til deres PA66 GF-modstykker.

I praksis er PA6 GF30 og PA66 GF30 ofte udskiftelige til mange sprøjtestøbte strukturelle applikationer. Det højere smeltepunkt for PA66 er virkelig fordelagtigt i de mest termisk krævende applikationer under hætten, men for de fleste industri- og forbrugerapplikationer, der opererer under 120°C under belastning, giver PA6 GF-materialer sammenlignelig ydeevne til lavere omkostninger og med en mere tilgivende forarbejdningsadfærd.

Det bredere behandlingsvindue i PA6 er en praktisk fremstillingsfordel. PA66 har en skarpere krystallisationsadfærd, hvilket gør den mere følsom over for støbetemperatur og variationer i injektionshastigheden. PA6 behandler mere ensartet, især i komplekse multi-kavitetsværktøjer, og producerer typisk dele med bedre overfladefinish ved tilsvarende glasfiberbelastninger.

Retningslinjer for behandling og design for PA6 GF-materialer

At få mest muligt ud af PA6 GF-materialer kræver opmærksomhed på både forarbejdningsbetingelser og deldesignregler. Afvigelser fra bedste praksis på begge områder kan i væsentlig grad reducere den virkelige verdens ydeevne af, hvad der på papiret er et højstyrkemateriale.

Tørringskrav

PA6 og PA6 GF materialer skal tørres grundigt før sprøjtestøbning. Fugtniveauer over 0,2 vægt-%. på forarbejdningstidspunktet forårsage hydrolytisk nedbrydning af polymerkæderne under smeltning, hvilket reducerer molekylvægten og fører til dele med væsentligt lavere slagstyrke og sejhed end forventet. Standard tørrebetingelser er typisk 80–85°C i 4–6 timer i en affugtende tørretumbler. Simple varmluftcirkulationstørrere anbefales ikke til tykke lag eller applikationer med høj kapacitet.

Skimmeltemperatur og krystallinitet

PA6 er en semi-krystallinsk polymer, og graden af krystallinitet opnået under støbning påvirker direkte stivhed, krympning og dimensionsstabilitet. Højere formtemperaturer (60-80°C) fremmer højere krystallinitet og mere forudsigelig efterformningskrympningsadfærd. Lavere formtemperaturer giver hurtigere cyklustider, men mindre ensartet krystallinsk struktur og højere potentiale for dimensionsændringer efter formen i drift.

Vægtykkelse og Ribning

PA6 GF-materialer er stivere end uforstærkede kvaliteter, hvilket giver designere mulighed for at reducere vægtykkelsen sammenlignet med tilsvarende ufyldte dele, samtidig med at den strukturelle ydeevne bevares. Generelle retningslinjer for PA6 GF30 konstruktionsdele foreslår nominel godstykkelse på 2,0–4,0 mm til de fleste applikationer. Ribber, der bruges til at øge stivheden, bør følge et tykkelsesforhold på ca. 50-60 % af den tilstødende væg for at minimere synkemærker, med ribbens højde holdt under tre gange vægtykkelsen for at undgå fyldningsproblemer og for stor restspænding.

Hjørneradier og spændingskoncentration

På grund af den reducerede brudforlængelse i PA6 GF-materialer er generøse hjørneradier afgørende. Indvendige hjørneradier skal være minimum 0,5 mm , og ideelt set 1,0 mm eller mere, for at reducere stresskoncentrationsfaktorer. Skarpe indvendige hjørner i PA6 GF30 dele kan reducere den effektive udmattelseslevetid med en størrelsesorden sammenlignet med korrekt radiuserede alternativer.

Bæredygtigheds- og genbrugsovervejelser for PA6

Da bæredygtighedskrav i stigende grad påvirker materialevalg, er PA6's genanvendelighedsprofil relevant for en fuldstændig vurdering af dens fordele. I modsætning til hærdehærdede kompositter er PA6 en termoplast og kan i princippet omsmeltes og oparbejdes. Gentagen behandling forårsager imidlertid molekylvægtsreduktion og egenskabsforringelse, især for glasfiberforstærkede kvaliteter, hvor fiberbrud under oparbejdning forkorter fiberlængden og reducerer forstærkningseffektiviteten.

Kemisk genanvendelse af PA6 via hydrolyse eller glykolyse for at genvinde caprolactammonomer er teknisk muligt og kommercielt praktiseret i stor skala. Adskillige producenter, herunder Aquafil med deres Econyl-program (fokuseret på post-consumer PA6 fra tæpper og fiskenet), har etableret kommercielle kemiske genbrugssløjfer for PA6. Genanvendt caprolactam kan repolymeriseres til fremstilling af virgin-ækvivalent PA6 uden væsentlig ejendomsstraf, hvilket tilbyder en ægte cirkulær vej for dette materiale, som ikke er tilgængelig for de fleste andre tekniske plasttyper.

Biobaseret PA6 er også under udvikling, hvor nogle producenter tilbyder kvaliteter, hvor caprolactam-råmaterialet delvist stammer fra vedvarende kilder i stedet for olie. Mens volumen forbliver begrænset sammenlignet med konventionel PA6, er biobaserede kvaliteter mekanisk ækvivalente og repræsenterer en voksende mulighed for applikationer med virksomheders bæredygtighedskrav.

Resumé: Hvornår skal man vælge PA6, PA6 GF eller noget andet

PA6 er et stærkt materiale efter polymerstandarder - men "stærk" betyder noget specifikt, og det rigtige svar til enhver applikation afhænger helt af, hvilken ydeevne der faktisk kræves. Følgende praktiske beslutningsramme opsummerer, hvornår hver karakterkategori giver mening:

• Uforstærket PA6 : Bedst når sejhed, duktilitet og overfladekvalitet har prioritet frem for maksimal stivhed. Velegnet til kabelbindere, gear, glidende komponenter, sportsudstyr og applikationer, hvor en vis bøjning er acceptabel eller gavnlig.
• PA6 GF15–GF20 : Et moderat forstærkningstrin, der forbedrer stivheden og varmebestandigheden, samtidig med at den bevarer en bedre overfladefinish og noget bedre sejhed end højere belastede kvaliteter. Velegnet til dæksler, semi-strukturelle huse og dele, der kræver moderat varmebestandighed.
• PA6 GF30 : Den primære strukturelle arbejdshestkvalitet. Egnet til bærende beslag, komponenter til underdækning til biler, strukturelle industrielle dele og hvor som helst dimensionsstabilitet under termisk og mekanisk belastning er kritisk.
• PA6 GF50 og derover : For maksimal stivhed og varmeydelse, hvor skørhed er håndterbar og svejselinjepositionering kan kontrolleres. Anvendes i højtydende automotive og industrielle applikationer, hvor masseproduktion kræver en enkelt plastikkomponent til at erstatte en metalenhed.
• Overvej alternativer hvornår : Anvendelsen involverer kontinuerlig nedsænkning i varmt vand (overvej PPS eller PEEK), stærk syreeksponering (overvej PTFE eller polypropylen), virkelig isotropisk strukturel ydeevne (overvej kontinuerlige fiberkompositter) eller driftstemperaturer konsekvent over 150°C under belastning (overvej PA46, PA6T eller højtemperaturpolyamider).

PA6- og PA6 GF-materialer har opnået deres position som basisteknologiske polymerer gennem en kombination af forudsigelig behandling, velforståede fejltilstande, bred leverandørtilgængelighed og et ydeevneområde, der dækker en stor del af industrielt designbehov. Brugt med fuld forståelse for deres fugtfølsomhed, anisotrope adfærd og temperaturbegrænsninger, forbliver de blandt de mest omkostningseffektive strukturelle materialer, der er tilgængelige for designere i dag.
