Hvad står PA6 for? Polyamid 6 Forklaret

Hvad står PA6 for?

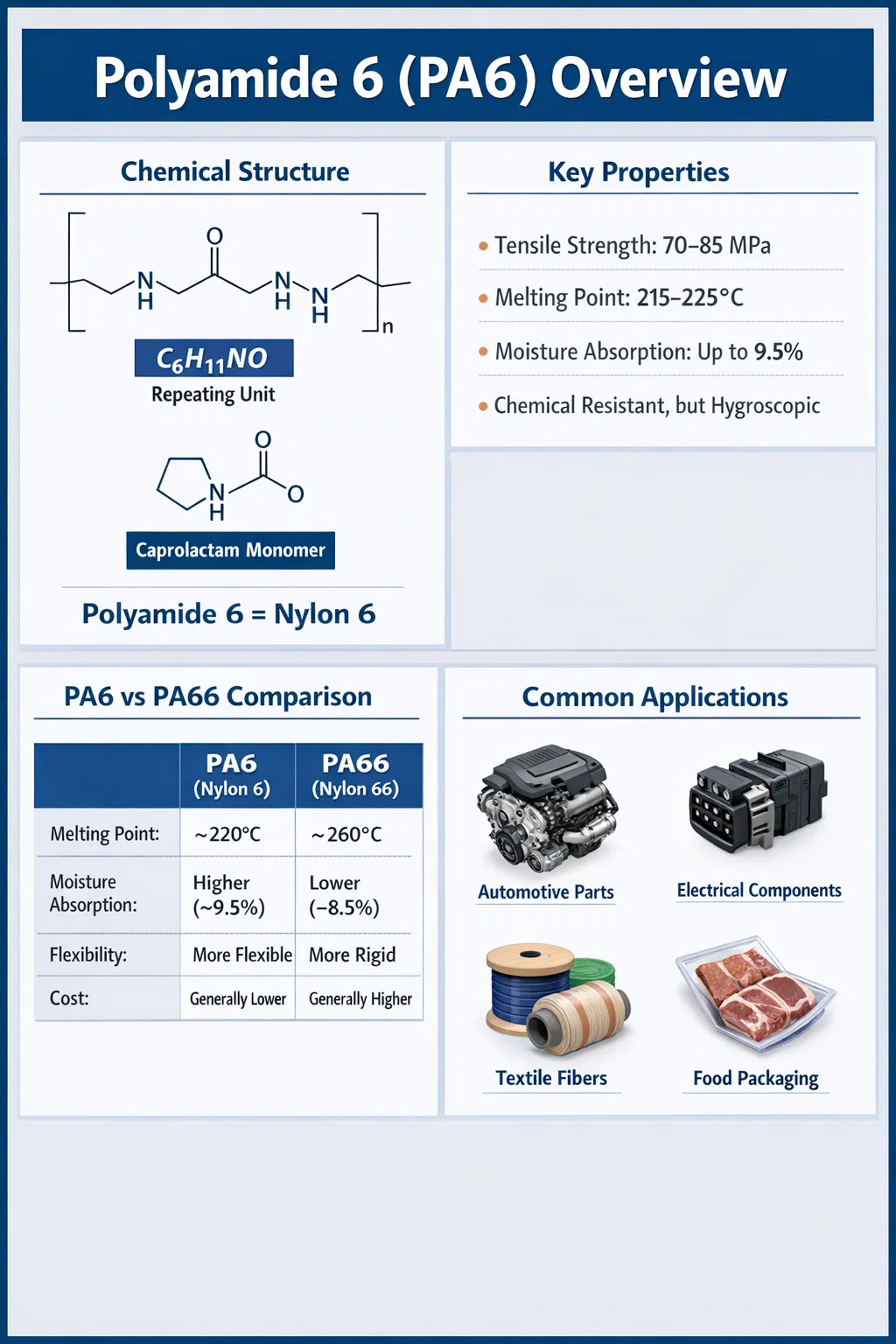

PA6 står for Polyamid 6 , en semi-krystallinsk termoplastisk polymer fremstillet ved ringåbnende polymerisation af caprolactam. Det tilhører den bredere nylonfamilie og er en af ​​de mest udbredte ingeniørplast i verden. "6" henviser til de seks carbonatomer i den gentagne monomerenhed afledt af caprolactam (C6H11NO). PA6 omtales også almindeligvis som Nylon 6, og begge udtryk beskriver det samme grundmateriale.

I industrielle og tekniske sammenhænge bruges PA6 og Polyamid 6 i flæng. Du vil finde det mærket som PA6 i tekniske datablade, som Nylon 6 i kommercielle produktlister og nogle gange som polycaprolactam i videnskabelig litteratur. Uanset etiketten henviser alle disse navne til den samme polymerrygradsstruktur defineret ved at gentage amidbindinger (-CO-NH-) langs polymerkæden.

Globalt er polyamid 6 en af ​​de mest forbrugte ingeniørtermoplaster. Den årlige produktionsmængde overstiger 4 millioner tons , og materialet er integreret i industrier lige fra bilindustrien og elektronik til tekstiler og fødevareemballage. At forstå, hvad PA6 står for, er kun udgangspunktet - dets kemi, præstationskarakteristika og forarbejdningsadfærd definerer, hvorfor det er blevet så kommercielt dominerende.

Kemien bag polyamid 6

Polyamid 6 syntetiseres gennem den hydrolytiske ringåbningspolymerisation af e-caprolactam, et cyklisk amid. Denne proces adskiller sig fundamentalt fra Polyamid 66 (PA66), som er fremstillet ved kondensationspolymerisation af to separate monomerer - hexamethylendiamin og adipinsyre. Den enkelt-monomer oprindelse af PA6 giver den en mere ensartet og lidt mere fleksibel kædestruktur sammenlignet med PA66.

Amidgruppen (-CONH-), der gentager sig langs PA6-rygraden, er ansvarlig for mange af dens nøglekarakteristika, herunder:

• Stærk intermolekylær hydrogenbinding, som bidrager til mekanisk stivhed og højt smeltepunkt
• Affinitet for vandmolekyler, hvilket fører til fugtabsorption (hygroskopicitet), der påvirker dimensionsstabiliteten
• Kemisk modstandsdygtighed over for olier, fedtstoffer, brændstoffer og de fleste organiske opløsningsmidler
• Følsomhed over for stærke syrer og baser, som kan hydrolysere amidbindingen

Krystallinitetsgraden i Polyamid 6 varierer typisk fra 35 % til 45 % afhængigt af forarbejdningsbetingelserne. Højere krystallinitet korrelerer med større stivhed, styrke og kemisk resistens, mens lavere krystallinitet øger stødsejhed og fleksibilitet. Denne balance kan indstilles gennem kernedannende midler, kølehastigheder og annealing-protokoller under fremstilling.

Molekylvægten af ​​kommercielle PA6-kvaliteter varierer betydeligt. Standard sprøjtestøbningskvaliteter har typisk antalsgennemsnitlige molekylvægte (Mn) i intervallet fra 15.000 til 40.000 g/mol , mens varianter af fiberkvalitet og filmkvalitet kan nå højere molekylvægte for at opfylde specifikke krav til trækstyrke og forlængelse.

Vigtige fysiske og mekaniske egenskaber ved PA6

Ydeevneprofilen af Polyamid 6 gør den til en af de mest alsidige tekniske termoplaster, der findes. Følgende tabel opsummerer typiske egenskaber for ufyldt, standardkvalitet PA6 i tør-som-støbt (DAM) tilstand:

En egenskab, der kræver omhyggelig opmærksomhed, er fugtoptagelse. PA6 absorberer fugt fra miljøet, og ved mætning (equilibrium moisture content, eller EMC), ændres egenskaberne betydeligt. Trækstyrken kan falde 20-30 % , mens slagfasthed og brudforlængelse forbedres. Dette betyder, at PA6-dele testet i konditioneret tilstand (våd) opfører sig helt anderledes end de samme dele testet umiddelbart efter støbning (tør). Ingeniører skal tage højde for dette, når de designer til strukturelle applikationer.

Termisk adfærd

Polyamid 6 har et smeltepunkt omkring 220°C, hvilket placerer det komfortabelt i det mellemtemperatur-tekniske plastområde. Dens varmeafbøjningstemperatur (HDT) under en belastning på 1,8 MPa er ca. 55-65°C for ufyldte kvaliteter, men dette stiger dramatisk med glasfiberforstærkning - en 30 % glasfyldt PA6 kan opnå en HDT på 200°C eller højere . Dette gør forstærket PA6 velegnet til bilapplikationer under motorhjelmen, hvor varmeeksponering er en daglig realitet.

PA6 vs PA66: Hvordan de adskiller sig, og hvornår man skal vælge hver

Polyamid 6 og Polyamid 66 er de to kommercielt vigtigste nylonkvaliteter, og de sammenlignes ofte. Mens de deler en lignende kemisk familie, har deres forskelle betydning i virkelige anvendelser.

Til de fleste generelle applikationer - forbrugsvarer, ikke-strukturelle huse, tekstilfibre - er PA6 det foretrukne valg på grund af dets lavere omkostninger, bedre flow under sprøjtestøbning og overlegen overfladeæstetik. Til krævende bil- eller industriapplikationer, der kræver vedvarende udsættelse for temperaturer over 150°C, har PA66 en fordel. Men med stabilisatorpakker og glasforstærkning kan PA6 konstrueres til at lukke meget af dette ydeevnegab.

Almindelige kvaliteter og formuleringer af polyamid 6

Rå ufyldt PA6 er kun basislinjen. Det kommercielle landskab omfatter snesevis af modificerede kvaliteter udviklet til specifikke præstationsmål. De vigtigste kategorier er:

Glasfiberforstærket PA6

Tilsætning af glasfibre ved belastninger på 15%, 30% eller 50% efter vægt omdanner PA6 til et strukturelt materiale. En 30% glasfyldt PA6-kvalitet leverer typisk trækstyrke på 160-180 MPa og et bøjningsmodul på 8.000-10.000 MPa - omtrent tre til fire gange stivheden af den ufyldte basisharpiks. Denne forstærkede variant er et standardvalg til strukturelle beslag, motordæksler, elektriske huse og bærende clips i bilkonstruktioner.

Flammehæmmende PA6

Til elektriske og elektroniske applikationer indeholder flammehæmmende (FR) kvaliteter af polyamid 6 halogenfrie eller halogenerede additiver for at opnå UL 94 V-0-klassificeringer ved specificerede vægtykkelser, ofte så tynde som 0,4 mm. Disse kvaliteter er kritiske for afbryderhuse, relæbaser, konnektorhuse og andre komponenter, hvor antændelsesrisikoen skal minimeres i overensstemmelse med IEC 60695 og UL-standarderne.

Impact-modificeret PA6

Gummihærdning via elastomere modifikatorer såsom EPDM eller maleinsyreanhydridpodede polyolefiner forbedrer væsentligt slagfasthed ved lav temperatur. Superhårde PA6-kvaliteter kan opnå Charpy-kærv-slagværdier på 50–80 kJ/m² sammenlignet med standardkvaliteternes 5-8 kJ/m². Disse formuleringer bruges i sportsudstyr, værktøjshuse og kofangerkomponenter til biler.

Varmestabiliseret PA6

Standard PA6 gennemgår termisk oxidativ nedbrydning over 100°C i langtidseksponeringsscenarier. Varmestabiliserede kvaliteter inkorporerer kobberbaserede eller hindrede aminstabilisatorsystemer for at forlænge kontinuerlig levetid ved temperaturer på 120-130°C. Dette er relevant for luftindsugningsmanifolder, kølesystemkomponenter og andre dele i nærheden af ​​varmegenererende bilundersystemer.

Mineralfyldte og kulfiberkvaliteter

Mineralske fyldstoffer såsom talkum eller wollastonit tilsættes for at forbedre dimensionsstabilitet, stivhed og overfladehårdhed til lavere omkostninger sammenlignet med glasfibre. Kulfiberforstærket PA6 leverer enestående specifik stivhed og specificeres i stigende grad i letvægtsstrukturelle applikationer i rumfart og højtydende sportsudstyr, selvom materialeomkostningerne er væsentligt højere.

Hvordan PA6 behandles: Fremstillingsmetoder

Polyamid 6 er kompatibel med en lang række polymerbearbejdningsmetoder, hvilket bidrager væsentligt til dets kommercielle alsidighed. Valget af forarbejdningsmetode afhænger af den påtænkte produktgeometri og krav til slutbrug.

Sprøjtestøbning

Sprøjtestøbning er den dominerende behandlingsmetode for PA6 i tekniske applikationer. Typiske smeltetemperaturer spænder fra 240°C til 280°C , med formtemperaturer på 60-100°C, der bruges til at kontrollere krystallinitet og overfladefinish. Fortørring er essentiel: PA6 pellets skal tørres til et fugtindhold på under 0,2 % før forarbejdning for at forhindre hydrolytisk nedbrydning under støbning, hvilket forårsager molekylvægtstab, overfladedefekter (splay, striber) og reducerede mekaniske egenskaber. Tørring ved 80°C i 4-6 timer i en affugtende tørretumbler er standardpraksis.

Ekstrudering

PA6 ekstruderes bredt til profiler, rør, stænger, film og plader. Film-grade PA6 anvendes i vid udstrækning i fødevareemballage som et barrierelag på grund af dets fremragende oxygen- og aromabarriereegenskaber. Co-ekstruderede flerlagsfilm, der kombinerer PA6 med polyethylen- eller polypropylenlag, leverer emballageløsninger, der balancerer fleksibilitet, barriereydelse og varmeforsegling. PA6 film opnår ilttransmissionshastigheder på under 30 cc·mil/100 in²·dag under tørre forhold.

Smeltespinding til fiberproduktion

Tekstilindustrien er afhængig af smeltespundne PA6-fibre (Nylon 6-fibre) til trikotage, sportstøj, badetøj, tæpper og industristoffer. Smeltespindingsprocessen involverer ekstrudering af smeltet PA6 gennem spindedyser, efterfulgt af trækning og teksturering for at opnå målfasthed og forlængelsesværdier. Kommercielle PA6 filamentgarner udviser typisk styrke i størrelsesordenen 4-7 g/denier , hvilket gør dem holdbare, slidstærke og modstandsdygtige under gentagne mekaniske belastninger.

Blæsestøbning og rotationsstøbning

Specialiserede blæsestøbningskvaliteter af PA6 bruges til at producere brændstofledninger, væskebeholdere og hule bilkomponenter, hvor kombinationen af kemisk resistens og mekanisk integritet er påkrævet. Rotationsstøbning med PA6-pulver anvendes i industrielle beholdere og specialhuse, selvom dette er mindre almindeligt end for polyethylenkvaliteter.

Større anvendelser af PA6 på tværs af industrier

Anvendelsesområdet for Polyamid 6 er usædvanligt bredt. Nedenfor er de primære industrier og specifikke slutanvendelser, hvor PA6 er et standard eller foretrukket materiale.

Bilindustrien

Bilsektoren er den største enkeltforbruger af PA6 i ingeniørgrad og tegner sig groft for 35-40 % af det samlede PA6 ingeniørplastforbrug. Nøglebilkomponenter fremstillet af glasforstærket eller varmestabiliseret PA6 omfatter:

• Luftindsugningsmanifolder og resonatorer
• Motordæksler og olieskåle (på udvalgte platforme)
• Kølesystemhuse og termostathuse
• Pedalbeslag og kabelføringer
• Brændstofledningsforbindelser og væskeledninger
• Strukturelle clips, fastgørelsesbøsninger og dørhåndtagsmekanismer

Bilindustriens overgang til letvægtskøretøjsdesign (for at forbedre brændstofeffektiviteten og reducere CO₂-emissioner) fortsætter med at drive substitution af metalkomponenter med glasforstærket PA6 - en tendens, der almindeligvis beskrives som "metaludskiftning." Et typisk moderne køretøj indeholder mellem 15 og 25 kg af polyamidmaterialer, hvor PA6 og PA66 repræsenterer majoriteten.

Elektriske og elektroniske (E&E) applikationer

FR-grade og almene PA6 anvendes i vid udstrækning i elektriske komponenter på grund af deres kombination af mekanisk styrke, dimensionsstabilitet og elektriske isoleringsegenskaber. Overfladeresistiviteten af PA6 overstiger 10¹³ Ω , og dens dielektriske styrke er typisk 14-16 kV/mm, hvilket gør den velegnet til konnektorhuse, relækabinetter, afbryderbaser, klemrækker og motorspolekerner.

Tekstil- og fiberapplikationer

På volumenbasis er fiber faktisk den største anvendelse af polyamid 6 globalt, idet den forbruger ca 60-65 % af den samlede PA6-produktion. Nylon 6-fibre forekommer i trikotage, undertøj, aktivt tøj, møbelstoffer og tæpper. Den enestående slidstyrke og elastiske genvinding af PA6-fiber gør den særlig værdsat i tæppefibre, hvor den konkurrerer med PA66 og polyester.

Fødevareemballage

PA6-film er et nøglemateriale i fleksibel fødevareemballage, især til vakuumpakket kød, ost og forarbejdede fødevarer. Dens overlegne barriereegenskaber sammenlignet med polyolefiner forhindrer iltindtrængning, der fører til oxidativ fordærv, hvilket forlænger holdbarheden betydeligt. PA6-baserede emballagefilm udviser også fremragende punkteringsmodstand og kan modstå pasteurisering og retortbehandling ved temperaturer op til 121°C.

Industri- og forbrugsvarer

PA6 bruges i vid udstrækning i elværktøjshuse, sportsudstyr (skibindinger, klatrebeslag, cykelkomponenter), industrielle transportbåndskomponenter, gear og bøsninger, lynlåse og kabelstyringssystemer og pneumatiske fittings. Dens kombination af sejhed, slidstyrke og bearbejdelighed gør den til et praktisk valg til både sprøjtestøbte masseproduktionsdele og bearbejdet halvfabrikata.

Forståelse af fugtfølsomheden af polyamid 6

Fugtstyring er et af de praktisk talt vigtigste aspekter ved at arbejde med PA6, og det påvirker både forarbejdning og ydeevne i slutbrugen. PA6 er hygroskopisk - det absorberer vand fra det omgivende miljø, indtil det når ligevægt med den omgivende relative fugtighed.

Ved 50 % relativ luftfugtighed og 23°C (typisk konditioneret tilstand iht. ISO 1110) absorberer PA6 ca. 2,5-3,0 vægtprocent fugt . Ved fuld mætning (nedsænket i vand) stiger dette til ca. 9-10%. Disse fugtniveauer har direkte indflydelse på:

• Dimensionsstabilitet: PA6 udviser dimensionsændring (hævelse), når fugtindholdet stiger, med lineær ekspansion på ca. 0,7-1,0 % pr. procent af absorberet fugt. For præcisionspassede komponenter skal dette tages med i tolerancen.
• Trækstyrke og modul: Begge falder med fugtoptagelsen, da vand virker som blødgører ved at forstyrre intermolekylær hydrogenbinding.
• Slagfasthed: Forbedres, når fugtindholdet stiger, på grund af øget duktilitet. Konditioneret PA6 er betydeligt hårdere end DAM PA6 i lavtemperatur-slagtest.
• Behandlingskvalitet: Våde pellets behandlet uden tilstrækkelig tørring producerer dele med overfladedefekter, hulrum, reduceret molekylvægt og kompromitterede mekaniske egenskaber.

Ingeniører, der specificerer PA6 til strukturelle applikationer, bør altid henvise til konditionerede mekaniske data (ved forventet driftsfugtindhold) i stedet for tør-som-støbt værdier for at undgå at overvurdere ydeevnen under drift.

Bæredygtighed og genbrug af PA6

Bæredygtighed er en stadig mere kritisk dimension af materialevalg, og Polyamid 6 har en mere gunstig end-of-life profil end mange andre tekniske plast. PA6 kan genanvendes mekanisk - gensmeltes og oparbejdes til nye dele - med en vis nedbrydning i molekylvægt og egenskaber, især efter flere behandlingscyklusser. Industrielt skrot og post-consumer PA6 fra tæppefibre, fiskenet og tekstilaffald indsamles og genbruges i stor skala i adskillige programmer verden over.

Kemisk genanvendelse er særlig fordelagtig for PA6 sammenlignet med PA66. Fordi PA6 er fremstillet af en enkelt monomer (caprolactam), kan den depolymeriseres tilbage til ren caprolactam gennem hydrolyse eller glykolyse, og den genvundne monomer kan derefter repolymeriseres til PA6 af ny kvalitet. Denne genbrugsvej med lukket kredsløb er allerede kommercielt operationel - virksomheder, herunder Aquafil, producerer Econyl, en regenereret PA6-fiber fremstillet af efterforbrugsaffald såsom kasserede fiskenet og tæppefibre, med et væsentligt lavere kulstofaftryk end jomfruproduktion.

Livscyklusvurderinger indikerer, at produktion af 1 kg jomfru PA6 kræver ca 120-130 MJ energi og genererer omkring 6-8 kg CO₂-ækvivalente emissioner. Genanvendt PA6 reducerer disse tal med 50-80% afhængigt af genbrugsruten, hvilket gør det til en af ​​de mere genanvendelige ingeniørpolymerer fra et kemisynspunkt.

Biobaseret caprolactam, afledt af plantebaserede råvarer, er også under aktiv udvikling som en vej til at reducere afhængigheden af ​​fossile brændstoffer af PA6-produktion, selvom kommerciel skala forbliver begrænset som nu.

Begrænsninger og designovervejelser for PA6

Selvom polyamid 6 tilbyder en overbevisende kombination af egenskaber, er den ikke universelt egnet til enhver applikation. Designere og ingeniører bør være opmærksomme på følgende begrænsninger:

• Fugt-induceret dimensionsændring: Som diskuteret begrænser hygroskopisk opsvulmning brug i snævre tolerancesamlinger, der udsættes for varierende fugtighed eller direkte vandnedsænkning uden korrekt designkompensation.
• UV-nedbrydning: Umodificeret PA6 nedbrydes under langvarig UV-eksponering, hvilket fører til overfladekridning, skørhed og farveændringer. UV-stabiliserede kvaliteter eller beskyttende belægninger er påkrævet til udendørs applikationer.
• Syre- og stærk basefølsomhed: PA6 angribes af koncentrerede mineralsyrer (HCl, H₂SO4) og stærke alkalier, som hydrolyserer amidbindingen og forårsager kædespaltning. Anvendelser, der involverer sådanne kemikalier, kræver alternative materialer.
• Kryb under vedvarende belastning: Som alle semi-krystallinske termoplaster udviser PA6 krybning (langsom deformation under konstant belastning), som skal tages i betragtning ved langsigtede strukturelle applikationer, især ved forhøjede temperaturer eller i konditionerede tilstande.
• Krympning og vridning: PA6 har en relativt høj formsvind (0,6-1,8% for ufyldte kvaliteter og 0,3-0,7% anisotropisk for glasfyldte kvaliteter), hvilket kræver omhyggelig formdesign og behandlingsparameterkontrol for at minimere vridning i flade eller asymmetriske dele.

Til applikationer, hvor disse begrænsninger er deal-breakers, inkluderer alternativer PA12 (lavere fugtabsorption), POM (bedre dimensionsstabilitet), PPS (overlegen kemisk og termisk modstand) eller PEEK (ekstrem ydeevne, men til væsentligt højere omkostninger).
